WJ3005 型表式照明监控终端使用说明

WJ3005 型表式照明监控终端

WJ3005  型表式照明监控终端（以下简称终端）是公用网无线路灯监控管 理系统中的重要终端设备之一，它主要安装于路灯控制箱或变电箱，用于对路灯 运行的监控与管理。

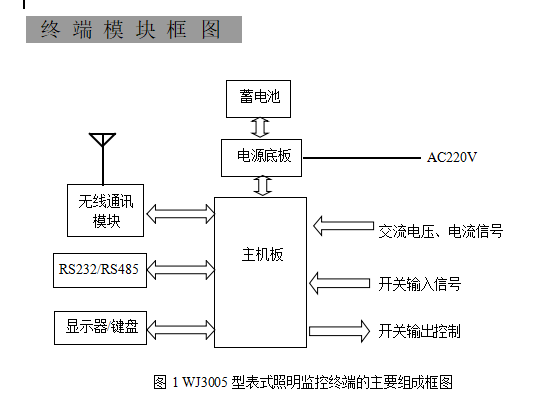

本终端由性能优良的无线通讯模块、先进的高速 32 位 Flash Memory 微处 理器为核心的主控单元以及各种外围接口、线性电源等组成（图 1）。功能和性 能完全符合电力部标准。终端采用智能模块化设计， 内部 I2C 总线结构，软、硬 件扩充性能好，可靠性高，抗干扰能力强；安装、调试及维修方便， 可在强电磁 干扰等恶劣环境下长期可靠地工作，是一种比较理想的城市路灯监控管理系统升 级换代产品。

主 要 参 数 和 指 标

1     遥控输出：   4 组

为常开接点，用于操控中间继电器从而控制操控或直接操控操 控。接点容量为 AC250V/5A。

2     模拟量输入：三相电压、3 路电流(基本型，可扩展至 7 路) 0~300V 交流电压输入；

0~5A 交流电流输入，来自电流互感器。测量误差≤1%。

3     开关量输入： 8 路

用于开关信号检测, 比如接触器的辅助触点、机箱门的接触开关。

4    显示：  可在下列显示器中任选一种：

   液晶汉字显示，具有二级国标字库。

5    实时时钟：    误差≤0.12s/h，断电正常运行 10 年。

6    信道特征

   工作频率：  900MHz 、1800 MHz  频段。

   发射功率：  ≤2W。

   杂波辐射：  ≤25 μW。

   基准灵敏度：≤1 μV。

7    编址能力：1 ~ 9999

8    静态功耗：≤5VA。

9    工作环境

   环境温度：-25℃~+65℃。

   相对湿度：＜90%。

   工作电源：220VAC（+ 40V 、-30V），50Hz ± 10%。

10  外形尺寸：290 mm × 175 mm ×95mm。

11    整机重量：3Kg。

基 本 工 作 原 理 及 功 能

WJ3005 型表式照明监控终端由无线通讯模块、电源底板及主机板等组成， 同时可外接液晶显示器，由此实现数据的采集、计算、显示、传送， 并通过无线 组网,接收调度端的指令，完成遥测、遥信、遥控等功能。

终端接通电源后，自动进入复位和程序初始化运行，若首次运行则需由主 台控制中心发送一系列的运行参数给终端，之后，终端会严格按此参数有条不紊 地进行工作。

主台向终端发出信号，该信号经终端天线接收、由无线通讯模块解调出数 字信号送往主控单元。主控单元从异步通信接口接收每一帧数据，进行分析和识 别，根据不同的命令代码执行各种操作。

终端根据命令采集必要的数据，经过处理后由异步串行接口送往无线通讯 模块进行数据调制，最后通过天线将信号发向主台。终端根据主台发下的参数， 测出电压、电流有效值及有功功率。

1

终端安装

终端安装地点应选在通风干燥的地方，避免阳光直射或雨水淋洒到终端箱 体上。注意终端及高频馈线离高压母线应留出安全距离以及终端工作人员 操作空间。

终端安装尺寸

图 2 表示终端安装固定孔位置尺寸。

图 2  终端机箱壁挂式安装示意图

2 终端接线

  强电柜内部接线图见图 3

WJ6005 型照明监控终端使用说明书

图 3 强电柜内部接线图

  终端接线端子排定义见图 4

  开关量输入线的连接

这里的开关量输入信号是外部接触器辅助触点的通断信号，源电压则利用终 端提供的一组 12V  隔离电源。每路开关量输入在面板上均有发光二极管指示， 点亮时表示对应的开关量输入信号接通。

每路开关量输入的物理序号在端子上方标示，共用一个公共端，公共端端子 上方用“COM”标示。

连接时，将开关量输入信号即接触器辅助触点两端的任一端接到“COM ” 端，另一信号端则对应接到相应的开关量信号输入端。

图 5  开关量输入接线示意图

注意  接线时线头芯线部分长度要适中，并拧紧端子螺丝以确保良好接触， 防止线头松脱导致故障。

  开关量输出线的连接

这里的开关量输出信号是继电器的触点通断信号，该型继电器的驱动能力为

交流 250V，最大电流 5A（纯阻负载时）。

主板的左下方是 4 路开关量输出的接线端，每路开关量输出均有发光二极管 指示，点亮时表示对应的继电器吸合。

连接时，将开关量输出信号两端任一端接到交流电源端，另一输出端则对应 接到相应中间继电器，然后由中间继电器控制相应的接触器，如图 6 所示。

图 6  开关量输出接线示意图

注意  1、接线时线头芯线部分长度要适中，并拧紧端子螺丝以确保良好接 触，防止线头松脱导致故障。

2、公共电源线不要取 A 相，取 B 相或 C 相均可。现场有钟控表的 要确保与钟控表控制输出的电源同相。

  电源及模拟信号连接

将接线端子 La、Lb 、Lc、N 分别与三相电源 A、B、C 、N 相连即可。Ia+、 Ia-、Ib+、Ib-、Ic+、Ic-分别与三路互感器输出端口相连即可。

注意  1、假如现场供电电源少于三相的，缺相端口输入电压从其他相并联 接入。

2、假如现场回路少于三路的，电流可不接。

3  操作

正常运行时，可以看到面板右上方的运行灯会闪烁。

其余具体操作可参照附录《液晶显示面板使用说明书》。

4  现场接线注意事项

 终端机箱应良好接地，必须将终端的接地螺栓连接到配电屏机架上，以保证 人身安全及终端的正常运行。

 模拟量、开关量输出控制线及开关量输入线应尽量远离交流电源线及其它干 扰源，在与其它强电电源线平行时，应至少保持 50mm 以上的间隙。

1 每隔半年至一年，应清除终端外壳上部和机内的积尘。

2 本机工作电源应保持在交流 220V±20%范围内。

3 终端通信不正常或工作不正常时，首先要检查终端外部电源、天线以及天线接 头是否正常，检查该终端地址及工作参数是否正确。

4 终端出现故障时，应由专业人员处理，在更换故障部件时，应先断开交流电源 及电池，再拔插各有关插头和部件，维修结束后需按产品技术要求进行必要的 调整。

5 常见故障及排除方法见下表。

液晶显示器使用说明书

1 概述

液晶显示器与终端的连接为 232 方式，使用专用连接线，液晶显示器的连接 插口位于液晶显示器右侧，终端的连接口为面板左通信口。

液晶显示器上共有四个按键

        上移键和下移键，可选择菜单和修改数据；

      ——进入键-进入子菜单；确认键-确认数据修改

ESC        ——退出键

主界面显示如下图所示：时间、温度和 GPRS 信号强度，

左上角条状图表示 GPRS 信号，五条表示信号最强。条数依次减少表示信号 强度依次减弱。

中间是当前时间，下面是当前温度。

如果当前有警，在显示板的右下角会有警示标志，此时按击进入键，

会看到当前所报警。

2  操作方法

按退出键，液晶显示器依次进入菜单，依次为：模拟量输入显示、开关量输 入显示、开关量输出显示与设置、时间显示与设置、参数设置、各功能板状态显 示、终端软件版本查询、节能板参数显示。具体操作如下：

  模拟量输入显示

按进入键，使显示器在模拟量输入显示状态，即显示三路功率、电压、电流。

  开关量输入状态显示

按进入键，使显示器处于开关量输入显示状态，一次显示最多八路开关量输 入状态，当超过八路时，可用上移键和下移键查看全部。

  开关量输出显示与设置

按下进入键，使显示器处于开关量输出显示状态。

如需对开关量输出进行操作则按进入键，可用上移键和下移键选择回路。选 择回路之后按进入键，就会进入设置“通”或者“断”状态，说明此时处于修改 状态，按下上移键，则将当前开关量输出置为“通”状态，按下下移键则将当前 开关量输出置为“断”状态，按进入键，执行相应的通断命令。

  时间显示与设置

按进入键，使显示器处于时间显示与设置状态。依次按进入键， 分别可以设 置年、月、日、时、分、秒， 按退出键会提示是否设置，按进入键确定设置，按 退出键退出。

  参数设置

按进入键，进入参数设置。分别可以设置经纬度、开关量输出回路数、光 控参数、开关灯时限和工作参数。

1)   经纬度设置

按进入键，可设置经纬度，先用上移键和下移键选择设置经度或纬 度，用进入键进入设置。开始设置时用进入键选择上移键和下移键变化 的基准量，分别为“10 ”、“1 ”、“0.1 ”、“0.01 ”，选择好之后用上移键和 下移键设置即可。

2)   开关量输出回路数设置

按进入键之后，直接按上移键和下移键设置即可。光控参数设置

日出时间和日落时间为根据经纬度和当前时间计算出来，不能设置，可 以设置开灯偏移量和关灯偏移量。选中后用按上移键和下移键设置即可。

3)   开关灯时限设置

依次按进入键，可选择回路、星期、开灯时限方式，开灯时限，关 灯时限方式，关灯时限。可以对每一回路一周内每一天的开关灯时限进 行设置。对一条回路来说，一周内的开灯时限方式关灯时限方式是一样

的，时控或者光控。时控即采用主台或者液晶设置的周参数进行控制， 光控采用经纬度计算的日出日落时间加上开关灯偏移量得出时间进行 控制。

4)   工作参数设置

只用到地址设置命令，用上移键和下移键选择数字即可。

全部修改完以后，按退出键，按照提示，如果保存按进入键，不保存按退 出键即可。

  各功能板状态显示

按下进入键，并用上移键和下移键分别可显示直流采样板、节能控制板、三 相 VI 采样板、三相 V 采样板、开关量输入板 1、开关量输入板 2、开关量输入 板 3、开关量输入板 4、线路检测板 1、线路检测板 2 、12 路 VI 采样板 1 、12 路 VI 采样板 2 、12 路 VI 采样板 3 、12 路 VI 采样板 4 的存在状态及运行状态，以 及开关量输出板、E2 、DS18B20 的运行状态。

  终端软件版本查询

按下进入键，可查询主控程序版本。   节能板参数显示

保留
