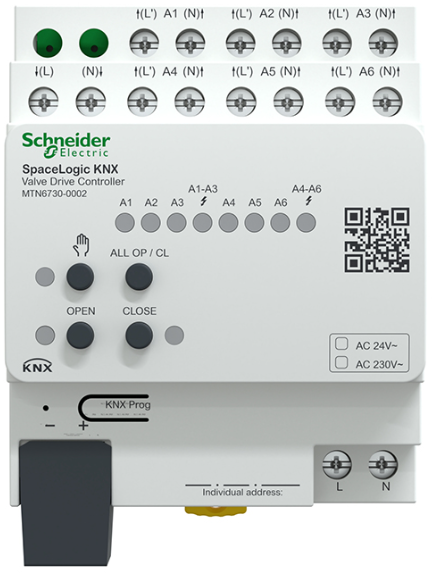

施耐德SpaceLogic KNX室内温度阀门驱动控制器MTN6730-0002

   施耐德SpaceLogic KNX室内温度阀门驱动控制器MTN6730-0002

MTN6730-0002施耐德SpaceLogic KNX阀门驱动控制器是施耐德KNX智能照明控制系统中的执行设备单元。 施耐德KNX智能照明控制系统由执行设备、输入输出设备、总线设备三部分组成。 执行设备包括开关模块、窗帘模块、调光模块等。

施耐德SpaceLogic KNX室内温度阀门驱动控制器MTN6730-0002功能描述：

用于加热或冷却天花板的电热阀驱动器的驱动. 阀门驱动控制器具有6个电子输出。 每个输出端最

多可连接4个阀门驱动器(230V AC)或2个阀门驱动器(24V AC)。 可以连接断电关闭和断电打开的阀

门驱动器。

此外，阀门驱动控制器包含6个集成的室温控制器（RTC），它们彼此独立运行。 这些Rtc的校正变

量输出可以在内部与阀门输出连接，因此如果需要，温度控制和阀门驱动只能由一个总线设备执行。

 在这种情况下，不需要外部房间温度控制器（例如带有RTC的按钮）。

由于阀门输出可以单独控制，因此也可以随时使用外部RTC。

集成的室温控制器可以将校正变量报文发送到总线，从而控制其他加热执行器或风机盘管执行器。

输出可以是开关激活(1位)或PWM信号(1字节)激活. 每个输出都具有过载保护和短路保护。

所有输出均可使用按钮操作手动操作。 建筑工地操作是可能的.

用于根据EN60715安装在DIN导轨TH35上。 总线使用总线连接端子连接。

施耐德SpaceLogic KNX阀门驱动控制器MTN6730-0002软件功能：

阀门激活（deenergised打开/关闭）可以为每个输出配置，执行器评估为"切换，1位"，"恒定，1

字节"或"具有执行器限制值和滞后的恒定1字节"，状态反馈，通过4字节电报集体反馈所有阀门状态，

通过1字节组合阀门状态，可以配置阀门工作电压的故障信号，每个阀门输出的过载和短路信号，自

动阀门冲洗，阀门输出的夏季/冬季切换，阀门命令值限制，强制位置可配置, 使用定义的阀门位置激

活服务模式

施耐德SpaceLogic KNX阀门驱动控制器MTN6730-0002软件功能-RTC：

操作模式"加热"、"冷却"、"加热和冷却"，每个都有或没有额外的水平，温度设定点的配置为相对

（从基本设定点得出）或绝对（每个操作模式的独立设定点温度），PI控制，PWM或切换2点反馈控

制，"加热"和"冷却"之间的自动或面向对象的切换，通过可能的通信对象进行临时或永久的设定点

转换（例如）。 通过控制器扩展）、设定点移位的可配置步宽（0.1k/0.5k）、可能的温度值校准和外

部传感器的测量值形成可以配置、在加热和冷却模式下单独或共享命令值输出、加热模式下的地板

温度限制、冷却模式下的设定点温度限制、记录阀门输出开关时间的操作时间计数器

MTN6730-0002施耐德SpaceLogic KNX阀门驱动控制器产品参数：

颜色:浅灰色

产品范围：KNX

型号：MTN6730-0002

开关电流：5.... 160毫安

功耗KNX：最大。 250mA

输出：6，电子AC24V/230V

设备宽度：4个模块=大约 72mm

开关电流AC230V：最大. 1.5A(2秒)

开关电流AC24V：最大. 0.3A(2分钟)

标准电压：AC110-230V，50/60Hz

阀门驱动器数量：最大. 每输出4个（230v驱动器）/最大。 每输出2个(24v驱动器)

附件：热电阀驱动器230V MTN639125 热电阀驱动24V MTN639126

内容：带总线连接端子和电缆盖.
